2.8 Clippers

CLIPPERS

[menuju akhir]

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Komponen

3. Dasar Teori

    3a. Example

    3b. Problem

    3c. Pilihan ganda

4. Rangkaian

5. Video

6. Link Download

1. Tujuan [back]

• memahami dan mengetahui clippers
• mampu mengaplikasikannya pada rangkaian seri
• mmapu mengaplikasikannya pada rangkaian parallel

2. Komponen [back]

     a) Ground

 sistem pertahanan yang berfungsi untuk meniadakan beda potensial sehingga jika ada kebocoran tegangan atau arus akan langsung dibuang ke bumi

     b) Dioda

piranti dua terminal yang terbuat dari bahan semikonduktor dengan arah arus tertentu

     c) Battery

sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi listrik yang kemudian akan digunakan oleh suatu perangkat elektronik

     d) Tahanan R

sesuatu yang dapat mengurangi aruslistrik  Arus listrik yang mengalir melalui konduktor akan mendapatkan hambatan atautahanan dari kawat penghantar (konduktor) itu sendiri. Besarnya hambatan listrik diukur dengan satuan Ohm.

     e) Switch

 perangkat yang digunakan untuk memutus jaringan listrik, atau untuk menghubungkannya.

3. Dasar Teori [back]

     1.Seri

        a. tegangan output melewati R

        b. tegangan vi lebih besar dari v volt dan off untuk tegangan lebih rendah ,  maka didapatkan vo=vi-v

        c. V resistornya 0v karena id nya 0mA , hasilnya vi-v=0

        seperti gambar diatas dioda yang "on" digantikan dengan sirkuik pendek dan voutpunya

        dan wilayah dioda "off" disirkuit terbuka Id = 0 dan v output

        d.output tegangan ketikan tegangan memiliki titik puncak



     2. Parallel

        untuk konfigurasinya sama kayak konfigurasi seri

        a. tengangan Vi setengah positif maka arus Vi mengalir ke R, terus ke dioda dan kembali ke Vi sehingga,

        b. tegangan vi setengah negatif maka dioda tidak aktif sehingga,

        3a. Example [back]

1. Tentukanlah tegangan output jika sinyal terapannya adalah gelombang persegi gambar 2.77

     jawab:

     untuk vi = 20v (0-> T/2) dioda dalam keadaan on maka di short sehingga

     untuk vi = -10 (T/2 -> T) diodanya dalam keadaan off sehingga

     sehingga didapatkan

      2. tentukan vo dari gambar dibawah

     jawaban:

     outputnya melintasi kombinasi seri

     jika dioda dalam keadaan short maka vo akan langsung diatas 4-v dc supply

     jika dioda dalam keadaan open circuit araus yang melalui rangkaian seri menjadi 0mA  sehingga v0= 0v

     vo=vi setiap dioda mati

     transisi vi pada saat mengganti short circuit dengan yang setara dan mengingat id=0mA sehingga hasilnyavi=4

     vo=4 v disaat dioda on , untuk vi >= 4v , v0 = 4v , bentuk gelombangnya:

      3. tentukan vo pada mirip sesuai soal sebelumnya dengan vk =  0,7v

     jawaban:

     tegangan transisi pertama menerapkan id= 0 A pada vd=VD=0,7v dan dengan menerapkan hukum kirchoff 2 didapatkan

     untuk vi yang lebih besar dari 3,3v dioda akan menjadi open circuit dan v0=vi , dan jika kurang dari 3,3v dioda akan dalam keadaan "on"

hasil outpunya seperti gambar disamping dan efek dari vknya adalah jatuhnya tingkat transisi dari 4 ke 3,3

        3b. Problem [back]

     1. Tentukan bentuk gelombang keluaran untuk input sinusoidal



 jawaban:

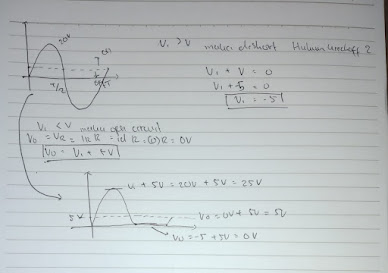

     2. Tentukanlah tegangan output jika sinyal terapannya adalah gelombang persegi pada rangkaian seri



jawaban:

     3. tentukan vo dri gambar dibawah

jawaban:

        3c. Pilihan Ganda [back]

    1.tentukan gelombang output untuk input sinusoidal

a.

b.

Jawabannya adalah B.

     2.tentukan vo dengan sinyal terapan persegi

a.

b.

Jawabannya adalah B.

     3. tentukan vo dibawah dengan vk= 0,7

a.

b.

Jawabannya adalah A.

4. Rangkaian [back]

1. Clipper seri

2. Clipper seri dengan DC

3. Clipper paralel

4. Clipper paralel dengan DC

Simple Series Clipper (ideal diodes)

Biased Series Clipper (ideal diodes)

Simple Paralel Clipper (ideal diodes)

Biased Paralel Clipper (ideal diodes)
