Tugas Pendahuluan Modul 4 (Percobaan 1 Kondisi 13)




1. Kondisi [Kembali]
    Buatlah rangkaian seperti gambar percobaan 1 dengan output menjadi 8 bit serta beri diode sebelum led (Kondisi 13).

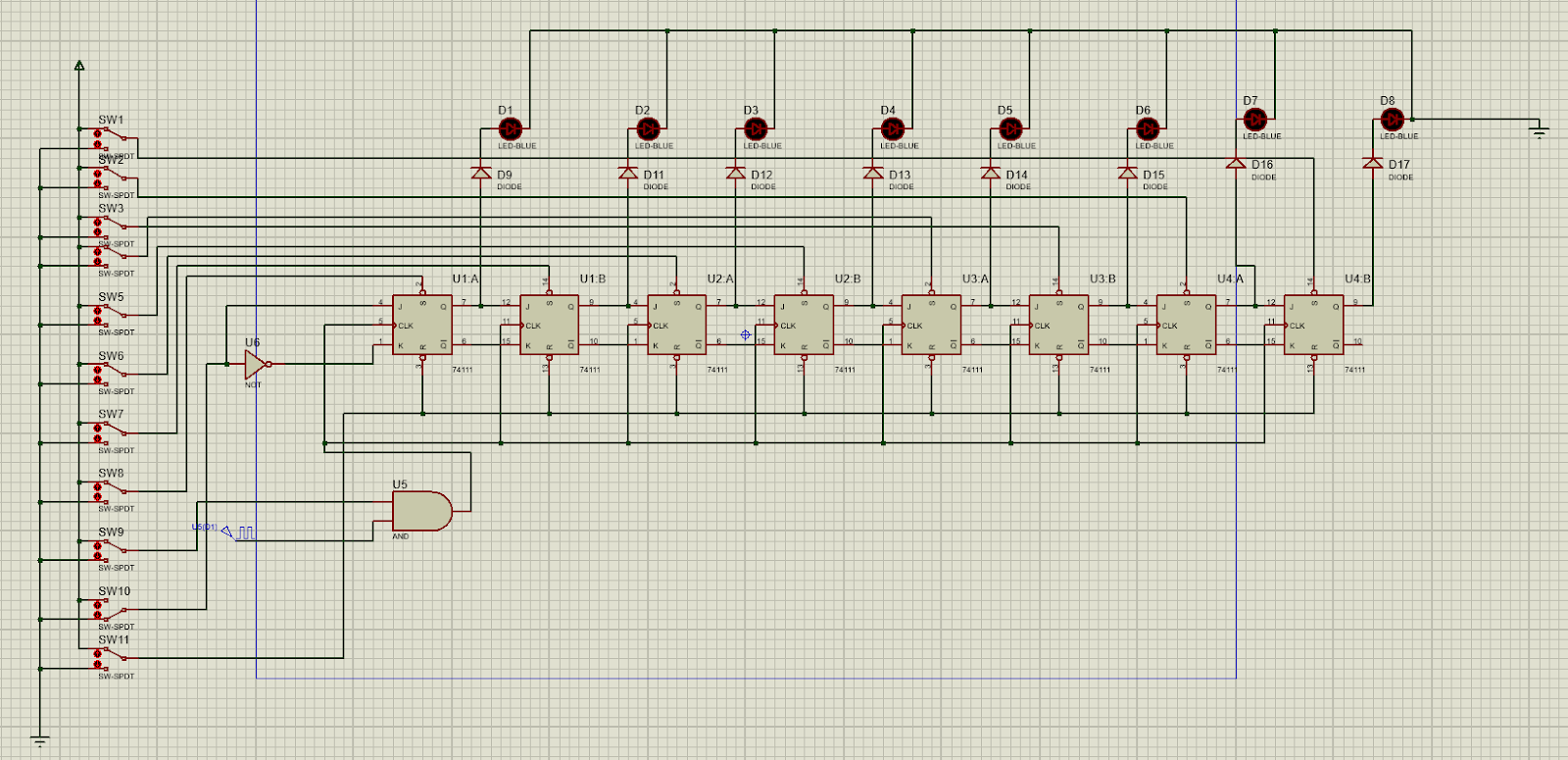

2. Gambar Rangkaian Simulasi [Kembali]

 3. Video Simulasi [Kembali]

4. Prinsip Kerja [Kembali]
    Percobaan kali ini menggunakan 11 switch SPDT. Switch 1 hingga 8 dihubungkan ke input S dari setiap JK Flip-Flop. Switch ke-9 terhubung ke salah satu input gerbang AND, sementara switch ke-10 dihubungkan ke input J dan juga ke inverter yang akan menghubungkan input K pada JK Flip-Flop pertama. Tujuannya adalah agar input J dan K selalu berbeda. Input J dan K pada JK Flip-Flop berikutnya terhubung ke output Q dan Q' dari flip-flop sebelumnya, sedangkan switch SPDT terakhir dihubungkan ke input R dari setiap JK Flip-Flop.
    Dalam keadaan awal, input R pada setiap JK Flip-Flop berlogika 0, yang mengaktifkan reset pada semua flip-flop. Hal ini menyebabkan output Q' menjadi 1 dan output Q menjadi 0, sehingga LED tidak menyala.
    Jika input R diubah menjadi logika 1, reset tidak aktif dan rangkaian berfungsi sebagai shift register SISO. Untuk memasukkan nilai yang diinginkan, kita dapat mengubah input J pada JK Flip-Flop pertama dengan mengubah logika pada switch SPDT ke-10. Output dapat diperoleh dengan mengatur input J menjadi 0 secara berulang kali.

5. Link Download [Kembali]
JK Flip-Flop Datasheet Disini
Rangkaian Disini
HTML Disini
Video Disini
