Tugas Pendahuluan Modul 1

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Soal

2. Prinsip kerja

3. Video Simulasi

4. Download File

1. Soal [Kembali]

1. Apa yang dimaksud dengan dioda, beserta simbol dari dioda?

Jawab :

Dioda adalah komponen elektronik pasif yang memiliki dua terminal (anode dan katode) dan berfungsi untuk mengizinkan arus listrik mengalir hanya dalam satu arah (dari anode ke katode) sambil menghambat aliran arus dalam arah sebaliknya. Prinsip dasar dioda didasarkan pada sifat semikonduktor.

Simbol dioda digunakan dalam skema rangkaian elektronik untuk memudahkan representasi dioda dalam suatu sirkuit. Simbol dioda terdiri dari garis segitiga yang mengarah dari anode ke katode, dengan panah menunjuk arah aliran arus. Berikut adalah simbol umum untuk dioda:

Simbol dioda tersebut menggambarkan dua terminal dioda, yaitu anode (A) dan katode (K), serta arah aliran arus yang hanya mengalir dari anode ke katode. Panah mengindikasikan arah aliran arus.

Dioda memiliki berbagai jenis, termasuk dioda germanium, dioda silikon, dioda Zener, dan sebagainya, yang memiliki karakteristik khusus sesuai dengan penggunaannya dalam sirkuit elektronik. Dioda sering digunakan dalam aplikasi seperti penyearah (rectifier) untuk mengubah arus AC menjadi arus DC, pelindung terhadap arus searah sebaliknya (reverse current), dan pengatur tegangan seperti dioda Zener.

2. Jelaskan prinsip kerja dan kurva karakteristik dari diode!

Jawab :

Prinsip Kerja Diode :

Diode bekerja berdasarkan dua prinsip utama: hambatan arus maju (forward bias) dan hambatan arus mundur (reverse bias).

1. Hambatan Arus Maju (Forward Bias) : Ketika tegangan positif diberikan pada anoda (bagian yang dilapisi dengan bahan p-type) dan tegangan negatif diberikan pada katoda (bagian yang dilapisi dengan bahan n-type), maka elektron di bahan n-type akan ditarik ke arah anoda dan lubang di bahan p-type akan ditarik ke arah katoda. Ini menciptakan aliran arus listrik dari anoda ke katoda melalui diode. Proses ini disebut konduksi maju atau forward bias, dan diode menjadi hampir tidak memiliki hambatan, memungkinkan arus berjalan dengan mudah.

2. Hambatan Arus Mundur (Reverse Bias) : Ketika tegangan positif diberikan pada katoda dan tegangan negatif diberikan pada anoda, maka elektron di bahan n-type akan ditarik menjauhi anoda, dan lubang di bahan p-type akan ditarik menjauhi katoda. Ini menciptakan zona bebas elektron di dekat junction pn (sambungan antara bahan p-type dan n-type), sehingga hambatan sangat tinggi. Proses ini disebut konduksi mundur atau reverse bias, dan diode hampir tidak mengizinkan aliran arus melalui itu.

Kurva Karakteristik Diode:

Kurva karakteristik diode menggambarkan hubungan antara tegangan (V) yang diterapkan pada diode dan arus (I) yang mengalir melalui diode. Kurva ini memiliki dua bagian utama, yaitu:

1. Kurva Karakteristik Forward Bias : Pada bagian ini, diode dalam keadaan forward bias, dan arus melalui diode meningkat secara eksponensial dengan peningkatan tegangan. Ini mengikuti hukum hambatan dinamis diode. Hukum ini dapat diungkapkan dengan rumus:

I = I_s * [e^(qV / (kT)) - 1]

Di mana:

- I adalah arus melalui diode.

- I_s adalah arus jenuh (saturation current) diode.

- V adalah tegangan diode.

- q adalah muatan elektron.

- k adalah konstanta Boltzmann.

- T adalah suhu dalam kelvin.

Kurva karakteristik forward bias memiliki bentuk eksponensial yang naik tajam.

2. Kurva Karakteristik Reverse Bias : Pada bagian ini, diode dalam keadaan reverse bias, dan arus melalui diode sangat kecil (biasanya dalam rentang nanoamper). Namun, ketika tegangan reverse bias mencapai nilai tertentu yang disebut tegangan breakdown, diode dapat mengalami breakdown dan arus akan meningkat secara signifikan, yang dapat merusak diode jika tidak dikendalikan dengan baik.

Kurva karakteristik diode ini sangat penting dalam desain dan analisis rangkaian elektronik, karena membantu dalam memahami perilaku diode dalam berbagai kondisi operasi.

3. Jelaskan apa yang dimaksud dengan dioda Zener!

Jawab :

Dioda Zener adalah jenis dioda khusus yang dirancang untuk beroperasi dalam mode terbalik (reverse-biased) dan mempertahankan tegangan tetap pada level tertentu. Dioda ini dinamai berdasarkan nama fisikawan Amerika, Clarence Zener, yang banyak berkontribusi pada pemahaman tentang fenomena penembusan Zener yang terjadi dalam dioda ini.

Berikut beberapa karakteristik utama dari dioda Zener:

1. Penembusan Zener: Dioda Zener bekerja dalam mode penembusan Zener, yang berarti ketika dioda tersebut diberikan tegangan terbalik melebihi tegangan Zener yang telah ditentukan, dioda akan mengizinkan arus berjalan melalui sirkuit dalam arah terbalik. Ini menghasilkan drop tegangan yang stabil dan terkontrol pada titik tegangan Zener yang telah ditentukan.

2. Tegangan Zener (Vz): Tegangan Zener adalah tegangan tetap yang dioda Zener akan pertahankan ketika beroperasi dalam mode penembusan. Nilai tegangan ini dapat bervariasi, bergantung pada tipe dioda Zener yang digunakan. Dioda Zener tersedia dalam berbagai nilai tegangan Zener yang berbeda sesuai dengan aplikasi yang diinginkan.

3. Aplikasi utama: Dioda Zener digunakan dalam berbagai aplikasi elektronik untuk mempertahankan tegangan referensi yang stabil. Beberapa contoh penggunaannya adalah sebagai regulator tegangan, pelindung terhadap lonjakan tegangan (surge), dan penghasil tegangan referensi dalam berbagai sirkuit elektronik.

4. Kurva Karakteristik: Kurva karakteristik dioda Zener menunjukkan bahwa dioda ini akan mengalirkan arus yang relatif konstan melalui sirkuit ketika tegangan dioda mencapai atau melebihi tegangan Zener. Ini membuatnya sangat berguna dalam menghasilkan tegangan tetap dalam berbagai aplikasi.

Dioda Zener merupakan komponen penting dalam desain sirkuit elektronik yang memerlukan tegangan referensi yang stabil dan terkontrol. Dengan cara ini, dioda Zener membantu memastikan bahwa tegangan pada titik tertentu dalam sirkuit tetap dalam rentang yang diinginkan, bahkan jika tegangan inputnya bervariasi.

4. Jelaskan apa yang dimaksud dengan Clipper!

Jawab :

Clipper adalah suatu rangkaian atau komponen yang digunakan untuk membatasi atau memotong (meng-clip) tingkat sinyal listrik yang melebihi atau kurang dari suatu ambang tertentu. Clipper biasanya digunakan untuk melindungi komponen atau sirkuit lainnya dari sinyal yang terlalu tinggi atau terlalu rendah, sehingga mencegah kerusakan atau distorsi yang tidak diinginkan.

Clipper dapat memiliki beberapa tujuan dan digunakan dalam berbagai aplikasi, termasuk:

1. Clipper Batas Atas (Upper Clipper): Ini memotong bagian atas sinyal yang melebihi ambang tertentu. Misalnya, dalam audio amplifikasi, clipper atas dapat digunakan untuk mencegah distorsi yang disebabkan oleh sinyal yang terlalu besar, yang dapat merusak speaker atau komponen lainnya.

2. Clipper Batas Bawah (Lower Clipper) : Sebaliknya, clipper bawah memotong bagian bawah sinyal yang kurang dari ambang tertentu. Ini dapat digunakan untuk menghilangkan noise atau gangguan yang sangat kecil yang mungkin tidak diinginkan dalam aplikasi tertentu.

3. Clipper Dua Arah (Bi-Directional Clipper): Clipper ini dapat memotong bagian atas dan bawah sinyal, sehingga memungkinkan pembatasan pada kedua arah.

4. Clipper Zener: Ini adalah tipe clipper yang menggunakan dioda Zener untuk mengatur ambang tegangan tertentu. Ini sering digunakan dalam aplikasi yang memerlukan pembatasan sinyal yang tepat.

Clipper dapat berbentuk rangkaian sederhana yang menggunakan komponen seperti dioda atau transistor untuk melakukan pemotongan sinyal. Mereka juga bisa lebih kompleks dan dikendalikan oleh mikrokontroler atau perangkat lunak untuk mengatur ambang potongan secara dinamis.

Penggunaan clipper dapat ditemukan dalam berbagai aplikasi elektronik, termasuk audio processing, pemrosesan sinyal, komunikasi, dan pengukuran sinyal listrik. Tujuannya adalah untuk melindungi komponen elektronik dan memastikan bahwa sinyal yang dihasilkan atau diproses tetap dalam rentang yang diinginkan.

5. Jelaskan prinsip kerja clipper! Rangkaian:

• Buatlah rangkaian forward bias dan reverse bias (Gambar 1.6 pada modul)

• Buatlah rangkaian forward bias dan reverse bias diode Zener

• Buatlah rangkaian clipper (Gambar 1.7 pada modul) (Masing-masing rangkaian dilengkapi dengan Voltmeter dan Amperemeter

Jawab :

Prinsip kerja clipper adalah memotong bagian dari sinyal inputnya untuk menjaga outputnya tetap berada dalam batas yang diinginkan.

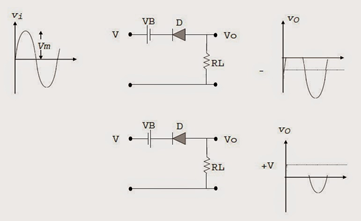

(a) RANGKAIAN CLIPPER SERI POSITIF
